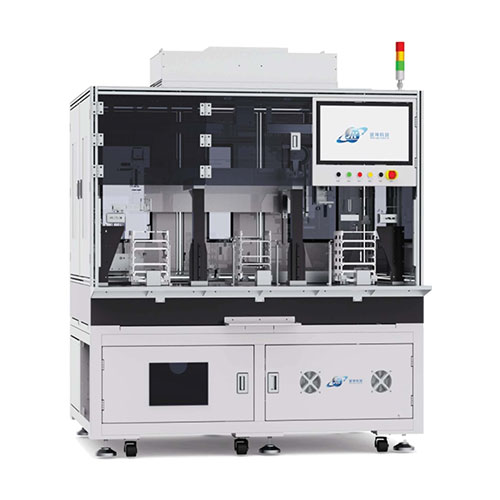

产品特点
整线采用高精度视觉定位校正系统计算产品对位误差,引导点胶头进行点胶,同时指导组装头进行高精度组装。通过高精度柔性组装头,将滤光片组装到镜筒里。
根据产能要求,设备配置2套点胶机构和1套滤光片组装机构。托盘采用弹夹上料方式。
规格参数
设备产能 UPH > 600 Pcs/H
组装精度 5μm
直线电机重复定位精度 ±1μm
组装平台的平面度 5μm
组装轴的垂直度 5μm
组装轴的回转精度 1μm
组装轴预压高度控制精度 1μm
组装轴压力控制 0.05Kgf ~ 20Kgf (Δ<±0.05Kgf)
设备优势 1)该设备根据产品工艺需求,属行业首创,将于点胶与组装有效整合 2)高精密图像处理系统&配置高精密直线马达; 3)高精密平台加工&组装,确保精密零件均在5um以内; 4)有效组合点胶和组装工艺,合理配置设备,降低生产成本; 5)高品质组装系统:组装前&组装后进行相关检测,确保组装品质; 6) 采用整盘组装方式,产能较高。
气源 0.3~0.7MPa
电源和额定功率 AC220V 50/60HZ, 2.5KW
真空源 0~-100Kpa
应用范围
适用于各种类型车载摄像头的镜片精密组装&点胶封装。
